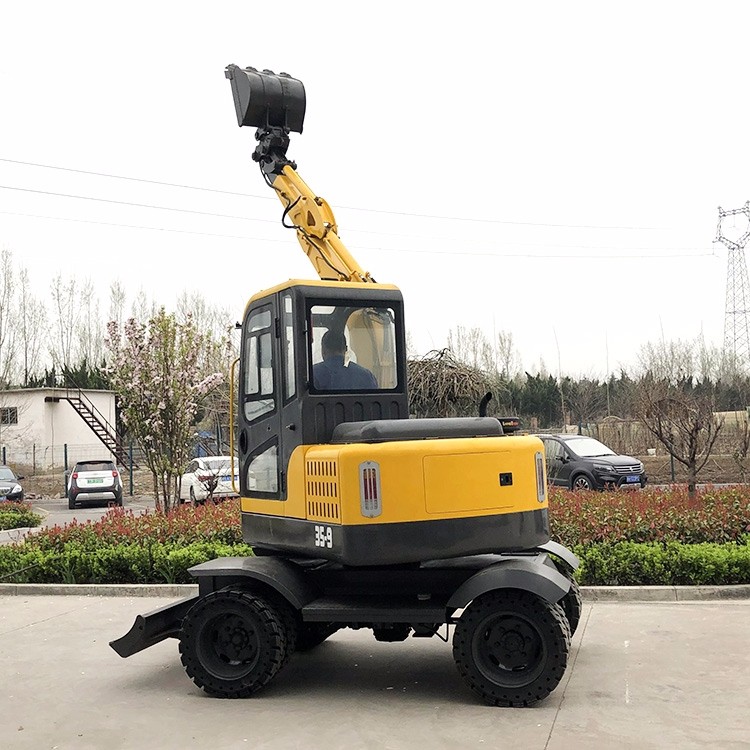

挖掘機是通過柴油機把柴油的化學能轉化為機械能，由液壓柱塞泵把機械能轉換成液壓能，通過液壓系統把液壓能分配到各執行元件（液壓油缸、回轉馬達+減速機、行走馬達+減速機），由各執行元件再把液壓能轉化為機械能，實現工作裝置的運動、回轉平臺的回轉運動、整機的行走運動。

１．行走動力傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——中央回轉接頭——行走馬達（液壓能轉化為機械能）——減速箱——驅動輪——軌鏈履帶——實現行走
２．回轉運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——回轉馬達（液壓能轉化為機械能）——減速箱——回轉支承——實現回轉
３．動臂運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——動臂油缸（液壓能轉化為機械能）——實現動臂運動
４．斗桿運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——斗桿油缸（液壓能轉化為機械能）——實現斗桿運動

鏟斗運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——鏟斗油缸（液壓能轉化為機械能）——實現鏟斗運動
